Beschreibung

Das überarbeitete, geniale ESP-01 Relais aka „Hells-Gate“ – Toröffner läuft schon seit Jahren bei mir und anderen Personen als zuverlässiger Garagentoröffner.
Jedoch lässt sich das Relais nicht nur als Garagentoröffner nutzen, sondern für alles was man schalten möchte.
Zudem kann der ESP Umgebungsdaten liefen, wie Temperatur, Luftfeuchte und Luftdruck um diese zu loggen.
In der neuen Version zeigt der Toröffner auch diverse Zustände mittels 5 LEDs an.
Die Leds werden über einen GPIO Expander realisiert.

Nun gibt es ein Update welche die Relais-Platine und die ESP-Platine vereinheitlicht.
Die neue Platine räumt alles ein wenig auf und sorgt etwas mehr für Ordnung.

Bilder

ESP-01-Toröffner – Seitenansicht

ESP-01-Toröffner – Draufsicht

Der Toröffner kann den Torzustand dynamisch anzeigen, den Impuls schalten und natürlich bei Bedarf auch die Zustände über die LED-Platine visualisieren oder die Temperatur messen.

MCP23008 mit LED Indicator vorne

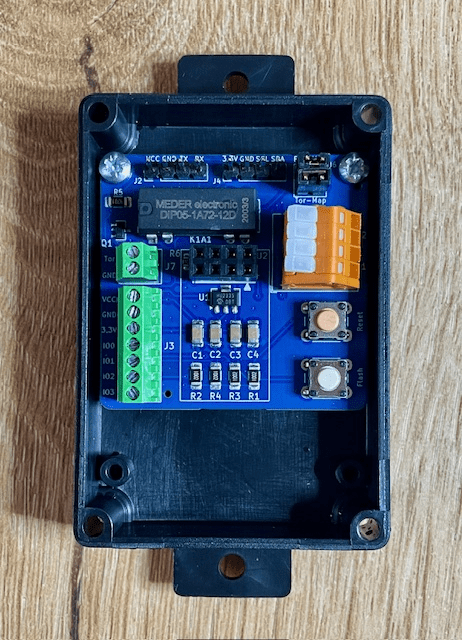

Platine mit ESP im Gehäuse

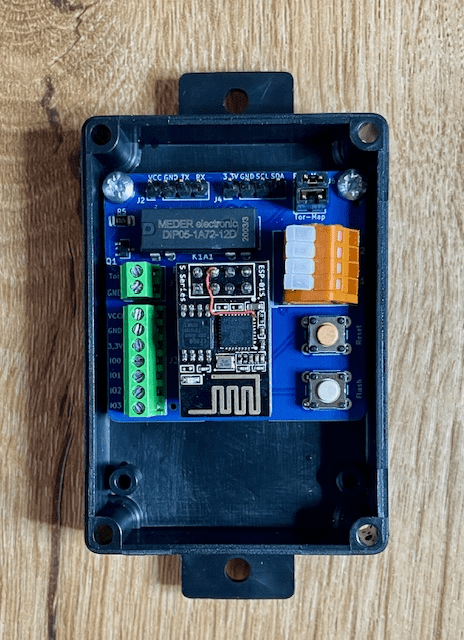

Platine ohne ESP im Gehäuse

ESP-01 Relais Human Machine Interface (HMI)

Das HMI kann dazu dienen verschiedene Zustände anzuzeigen, wie zum Beispiel:
– WLAN Verbindungsstatus
– Torzustand offen/geschlossen
– Relaiszustand

Beschreibung

Der MCP23008 ist ein vielseitiger, einfach per I²C ansteuerbarer Baustein, um Mikrocontroller um 8 digitale I/O-Pins zu erweitern.

Der MCP23008 ist ein integrierter Schaltkreis (IC) von Microchip, der als I/O-Expander dient. Er ermöglicht es, über eine I²C-Schnittstelle bis zu 8 zusätzliche digitale Ein- und Ausgänge (GPIOs) zu einem Mikrocontroller hinzuzufügen.

Hauptmerkmale:

8 frei programmierbare GPIO-Pins (jeweils als Eingang oder Ausgang nutzbar)
I²C-Schnittstelle (Adresse per Hardware-Pins wählbar, bis zu 8 Geräte am Bus)
Interrupt-Funktion: Kann bei Zustandsänderung an den Pins einen Interrupt auslösen
Interner Pull-Up-Widerstand für jeden Pin aktivierbar
Betriebsspannung: 1,8 V bis 5,5 V
Geringer Stromverbrauch
